Схема укладки георешётки «КОМЕТА-2001»

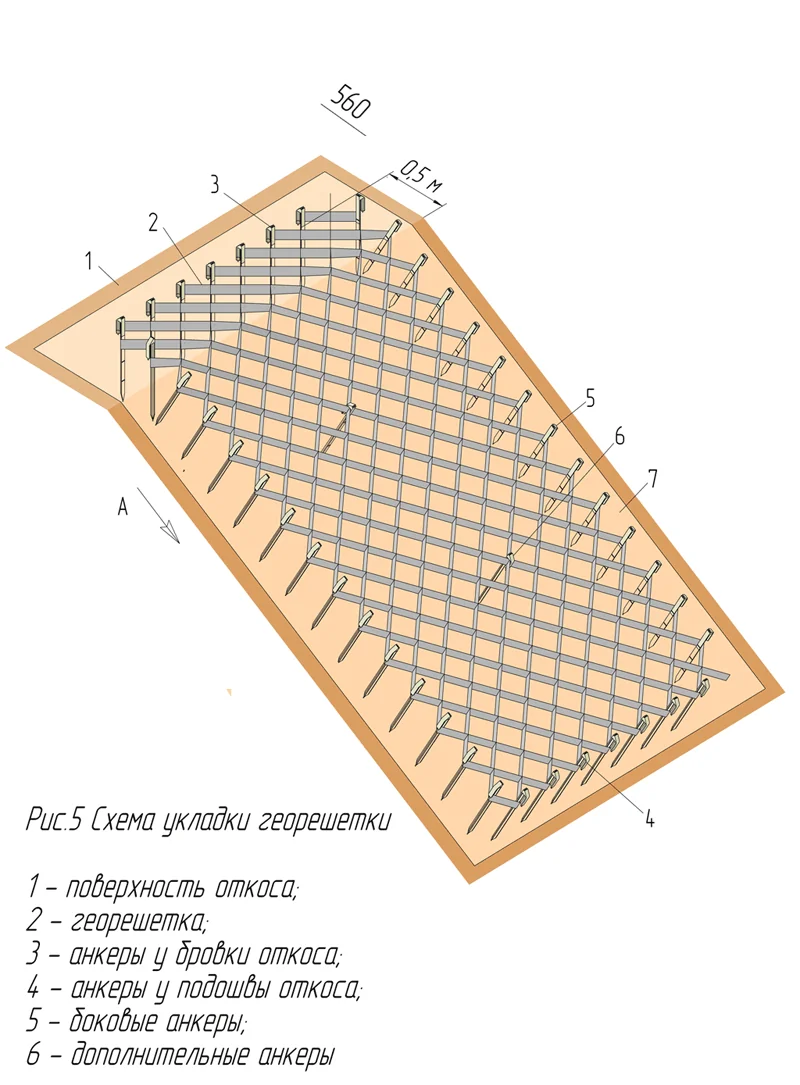

Схема укладки георешётки
Технология укладки георешётки
Последовательность монтажа
- Планировка откоса — откос выравнивают и уплотняют катком или трамбовкой.
- Разбивка — отбивают контур, в котором лягут модули.
- Анкеры по контуру — по отметкам вдоль кромки первого модуля забивают монтажные анкеры, не доводя до упора: между их загнутым верхом и грунтом остаётся просвет 50–100 мм под крайний ряд ячеек.
- Расправка первого модуля — модуль расправляют на этих анкерах и добавляют ещё несколько внутри площади — иначе решётку поведёт под заполнителем.
- Присоединение следующего модуля — его кромку насаживают на те же загнутые верхушки, и только теперь анкеры добивают до упора.
- Разворот работы — дальше ставят анкеры и расправляют модули, двигаясь от первого в обе стороны.
- Прошивка степлером — модули дополнительно скрепляют скобами: в каждую ячейку по нескольку штук, через 25 мм по её высоте.
- Засыпка — ячейки набивают вручную, погрузчиком или экскаватором.
- Снятие монтажного крепежа — монтажные анкеры вынимают, несущие оставляют по проекту — равномерно через 1,0–2,0 м, шаг зависит от грунта.
- Выравнивание засыпки — вручную или механизмами; в уплотнённом виде заполнитель поднимается на 30–50 мм над решёткой.
- Задернение или цементация — по растительному грунту высевают травы; поверх щебня или гравия верх можно пролить цементным раствором.
Заполнитель и подстилающий слой
Если по решётке пойдёт тяжёлая техника, слой заполнителя над ней держат не тоньше 50 мм. На сложных грунтах под решётку обязательно стелют геотекстиль — защитную прослойку или обратный фильтр: на подтопляемых откосах, на откосах из легкоразмываемых водонеустойчивых грунтов и там, где в мокрых выемках выклиниваются водоносные горизонты.
